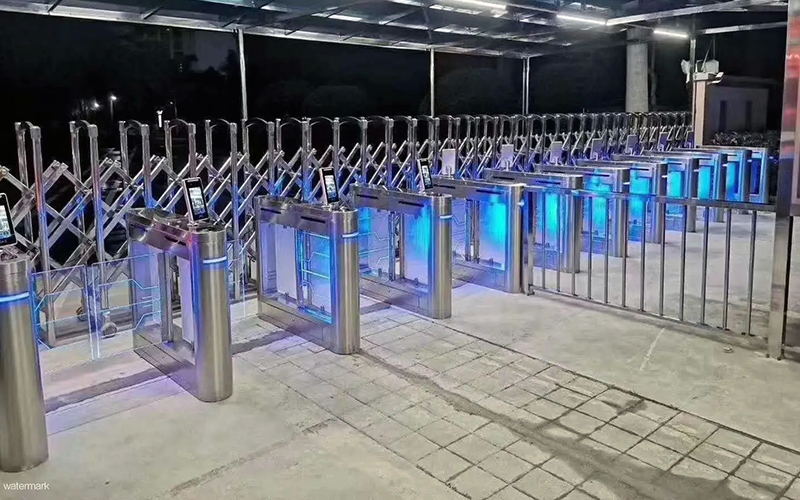

速通門有多種類型，擺動式速通門就是其中一種。在對擺動式速通門進行安裝操作須符合一定的安裝操作流程，切勿隨意進行，并且無相關技術知識與能力切勿操作。下面門道佰分佰就給大家詳細介紹一下擺動式速通門安裝操作流程具體是什么。

1、擺動式速通門到達安裝現場后，根據出廠時的編號依次排列對齊好。

2、擺動式速通門的每個機芯都必須供電：將 AC220V 電源供給空氣開關上相應的接口，用三芯電源線，其中一路用于接地。接地方法：接在固定用的膨脹螺絲栓上。

3、擺動式速通門安裝固定前一定要保證安裝在箱體上的紅外傳感器（簡稱紅外）對齊。檢查紅外是否對齊的兩種方法：

一、給機芯供電，若紅外對齊，未檢測到行人等物體，不發生 蜂鳴聲音；若紅外未對齊，則紅外燈長亮。

二、給機芯供電，若紅外對齊并且在 檢測到物體的情況下，箱體上互為對應的一對紅外只有其中的一個亮紅燈。正常情況下，一旦檢測到物體，互為對應的紅外傳感器的尾部都亮紅燈。

4、在沒有門禁控制器提供干結點信號的情況下，可用工具短接燈板 的 IN1、GND，如果擺動式速通門聯接及供電正常情況下，擺動式速通門會有動作， 箱體面板上若有指示燈的話，指示燈顯示的綠色箭頭會告之那個方向為允許通過方 向。通過這個測試，操作人可以知道到底是 IN1 還是 IN2 對應與這個方向。

5、正常通電下，擺動式速通門會自檢，門板擺動到一定方向后停止，在回到關閉狀態，自檢 過程中不允許有人站在通道內，自檢完成后語音提示“設置成功”表示擺動式速通門自檢正 常，若提示“設置失敗”則需要檢查主從板之間的通訊線是否正常，紅外是否正常。

6、 當自檢完成后，如果擺動門扇沒有對齊，請在調試工具里面“緊急模式設置-設置中點”， 調試擺動門扇對齊。

7、如果需要與控制器結合使用，那么控制器需要提供干接點信號給 IN1、GND.單方向通行的話，只需要提供一路這種信號，雙方向通行的話，則需要兩路 的這種信號。具體接線時，應該讓控制器上的 COM 對應 GND，NO 對應 IN。

8、刷合法卡，擺動式速通門面板上會亮綠色的箭頭，指示方向。若刷非法卡，并且控制器提 供了報警信號給擺動式速通門驅動板，那么箱體面板上的指示燈會顯示紅顏色的“X”。

9、所有功能調試成功后，用膨脹螺栓將擺動式速通門固定。

10、當自檢完成后，如果擺動門扇沒有對齊，請在調試工具里面設置中點，調試擺動門扇對齊。
