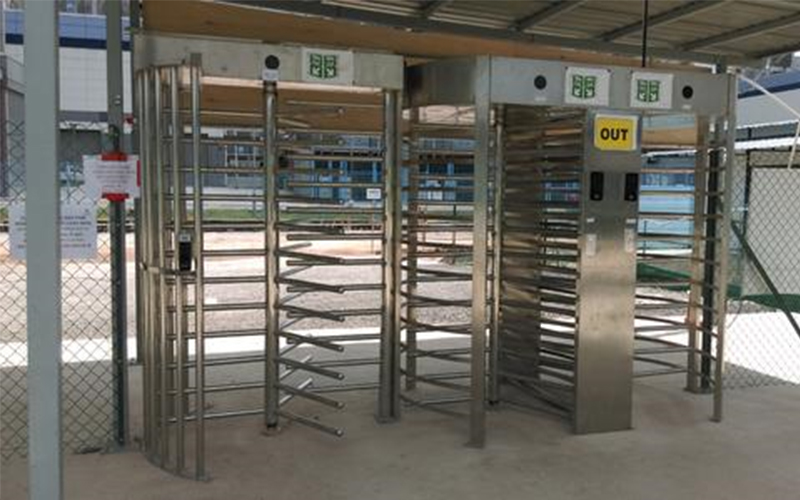

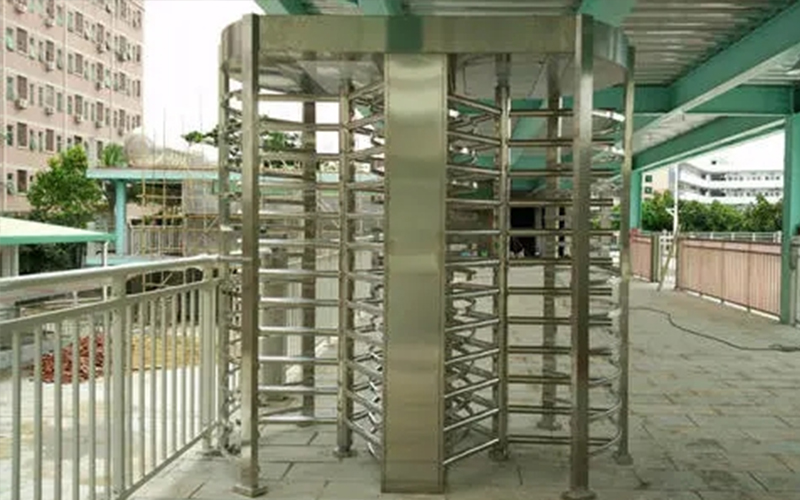

全高轉閘作為閘機的一種，在經過安裝、維修又或者整體移動到其它地方在安裝后后，都需要進行調試工作，下面門道佰分佰將對全高轉閘如何調試進行說明，希望對廣大使用全高轉閘的客戶朋友們有所幫助。

1.全高轉閘在調試前的準備：

全高轉閘設備接線圖1份，待調試全高轉閘一套.

2.檢查全高轉閘設備接線：

根據接線圖檢查電機的接線.確認無誤后可上電調試！

3.全高轉閘限位光電開關調整：

對全高轉閘的光電開關進行調試，使其達到使用要求。

4.全高轉閘系統功能測試

A.進向單次刷卡通行：進向刷卡后，旋轉門會自動解鎖，通行方向指示器變為綠色通行標志，等待行人進入.當行人進入后推動閘門轉動到零位時加鎖.每次通行的時間為10秒(此參數可由用戶設定，以下均以10S為例),當超過設定的通行時間后仍無人通行，設備會自動加鎖.

B.出向單次刷卡通行：出向刷卡后，旋轉門會自動解鎖，通行方向指示器變為綠色通行標志，等待行人進入.當行人進入后推動閘門轉動到零位時加鎖.每次通行的最長時間為10秒(此參數可由用戶設定，以下均以10S為例),當超過設定的通行時間后仍無人通行，設備會自動加鎖.

C.設備掉電后，備電控制板會將設備運行到解鎖狀態，雙向均可以通行。

5.全高轉閘其它功能調試：

A.系統加鎖：當在加鎖位置時，加解鎖光電開關(雙光藕小板)綠色指示燈亮，對應主控板上的GUI_R指示燈亮，表示處在加鎖位置；

B.消防解鎖：當設備掉電后，備電控制板會驅動電機運轉到解鎖位加鎖位置時，此時通道應處于消防應急狀態.加解鎖光電開關(雙光藕小板)限位光電紅色指示燈亮.閘門可以雙向通行.

C.通行解鎖：正常刷卡時，如刷進向通行卡時，相應進向通行電磁鐵解鎖，進向通行允許、反向則不能.行人通過后閘門運行至零位時，出向開關板紅色指示燈亮，輸出零位信號，對應主板ZERO指示燈亮，設備重新處于加鎖狀態.同理刷出向通行卡時，相應出向通行電磁鐵解鎖，出向通行允許、反向則不能.行人通過后閘門運行至零位時，出向開關板紅色指示燈亮，輸出零位信號，對應主板ZERO指示燈亮，設備重新處于加鎖狀態。

門道佰分佰提醒：不同品牌的全高轉閘在調試工作時有所不同，如無把握不可私自調試整改參數，可撥打400-6298400與門道佰分佰聯系。
