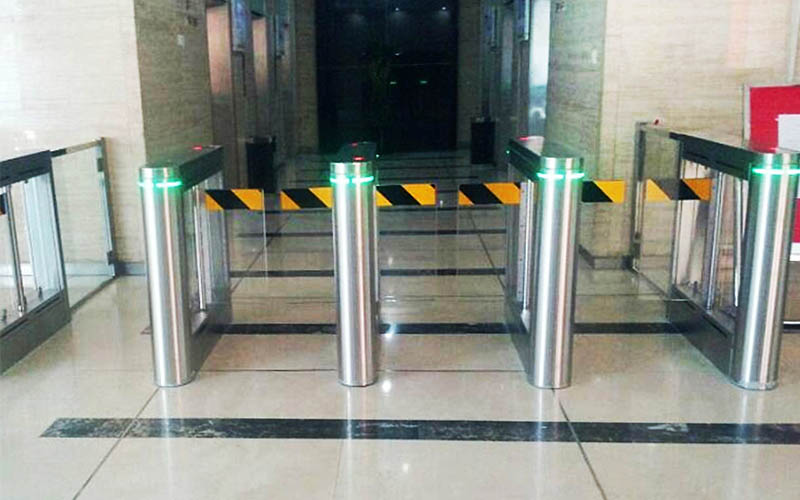

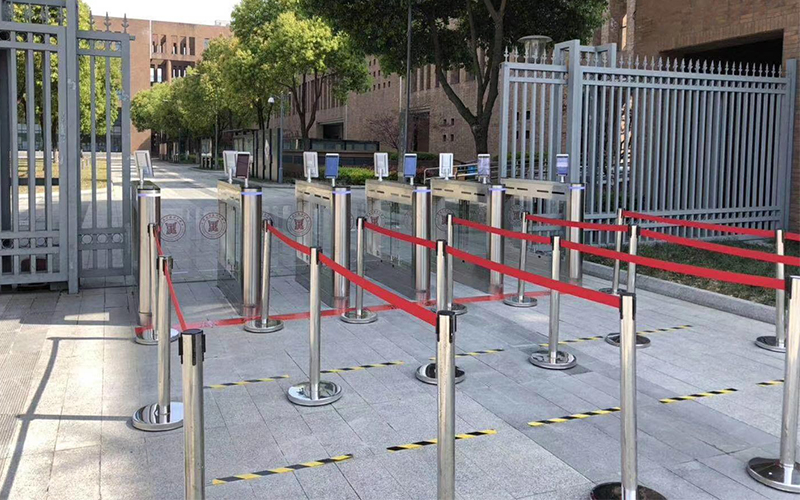

速通門設備配備標準的電氣接口，很容易與讀寫系統設備集成如磁卡、條碼卡、ID卡和IC卡。廣泛適用于人行通道智能管理如酒店，學校，工廠，礦場，地鐵和賓館等場所。今天門道佰分佰就為大家介紹一下速通門工作原理和結構構成。

速通門工作原理分析：

1)

打開電源，3秒鐘后，系統進入工作模式。

2)

行人合法刷卡后，系統傳輸開門信號到主板上。

3)

主板從刷卡器和紅外探測器接收信息和實行信號處理，然后向方向指示器，馬達驅動板發送控制信號，控制指示標志從紅色變成綠色。在常閉模式，他控制驅動主板區驅動馬達運行和打開閘擺（在常開模式下，閘擺不需要這個動作），允許行人通行。

4)

在行人按照方向指示標志通行后，紅外探測器檢測到行人通過通道的全過程，并發出連續的信號到主板直到行人完全通過閘機。

5)

在行人完全通過閘機后，主板傳遞一個信號給計數器，在結束通行過程后計數器將自動增加1.

6)

當通過通道時，如果行人忘記刷卡，或者刷了無效的卡，系統將禁止行人通行（在常開模式下，閘擺將關閉；在常閉模式下，閘擺將不動）。同時，將觸發聲光報警。報警信號將不會取消直到行人撤離通道，只有再次有效刷卡后方可通行。

速通門產品結構介紹：

產品的結構主要是由機械系統和電氣系統組成。

1.機械系統結構：

機械機構是由機箱和機芯組成。機箱配備計數器，方向指示裝置，聲光報警裝置，紅外檢測和鎖。機芯是由馬達，減速器，底盤，變速器，軸承和閘擺等組成。

2.電氣控制系統：

電氣控制系統的構成和功能：

電氣控制系統主要是由門禁系統裝置（可選），主板，紅外檢測器，驅動板，馬達組件，方向指示，計數器，報警器，聲板，限位開關和開關電源，如下給出的是功能主要元件：

門禁控制裝置：讀取卡的信息，信號處理后，向主板發出開閘信號。

主板：是閘機的控制源頭，從門禁控制器和紅外探測器接收和實行信號處理，然后向方向指示器，馬達驅動板，計數器和報警器發出執行指令。

紅外探測器：他能檢測到行人的位置，起到安全保護功能。閘機兩端的檢測器能夠判斷行人的位置，中間的檢測器主要達到安全保護功能。

馬達驅動板：他接收從主板發出的信號，控制開關和馬達的運行，實現閘擺的開或關。

方向指示：他顯示通道的當前狀態，引導行人有序和安全的通行。

計數器（可選）：他有效的記錄從同一方向通過的行人數量。

聲光報警裝置（可選）：非法通行時發出報警指示信號。

編碼器：控制閘擺的轉動位置。
