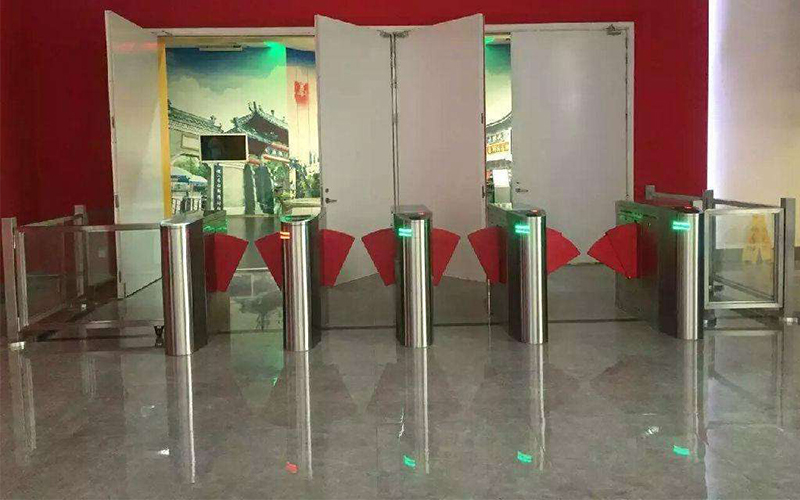

翼閘，為通道管理設備之一具有快速打開、方便管理等特點，主要用于人行通道管理，隨著時代發展翼閘使用廣泛，新使用翼閘的客戶越來越多。門道佰分佰就廣大客戶對翼閘故障問題進行了總結，總結了本篇翼閘常見故障及檢測修理方法的文章，希望對大家有所幫助。

一、翼閘常見故障及檢測修理方法：

1．故障問題一上電后擋臂來回轉動或開閘后不限位：

1）測試霍爾開關：

A、檢察零位、開到位的霍爾開關是否供電；

B、進入調試菜單P00，推動定位凸輪和擋板使磁鐵靠近零位霍爾開關和開到位霍爾開關，指示燈會變亮，靠近零位霍爾開關時主板上的L5指示燈會變亮，否則霍爾開關已損壞；

2）檢查霍爾開關與主板的連線是否連接可靠；

3）霍爾開關和連線都正常則主板損壞。

2．故障問題二給有效開閘信號后翼閘無動作：

1）主板指示燈正常，當給有效開閘信號時，L7或者L8指示燈間斷閃爍、方向指示板會變成綠色箭頭（這里包含2個不同方向的信號），翼閘無動作：

檢測方法：檢測PX接線端的PC、PD的輸出電壓（AC18V），檢測F2（3A）保險管是否熔斷；如正常，檢測DX接線端的MA、MB兩端是否有電壓輸出（DC24V），如有輸出，檢測電機連線有無脫焊；電機是否損壞；

2）主板指示燈均不亮，LED數碼管無顯示：

檢測方法：檢測PX接線端的 PA、PB的電壓輸出（AC12V）；檢測 F1（2A）保險管是否熔斷。如以上都正常，判斷主板損壞；

3、故障問題三翼閘開閘后不復位或一開到位后立即復位：

當行人通行過后翼閘不立即復位，延時一段時間后翼閘才處于鎖死狀態或一開到位后立即復位：

檢測方法：首先檢測圓柱型光電開關及是否對通；有信號輸出時主板上的L2或L4指示燈會變亮，否則主板損壞；檢查主板參數設置P08是否設置成帶記憶；

4、故障問題四斷電后翼閘不動作：

1）檢測干電池的電壓（不低于DC9V）；

2）檢查線路是否松動或脫焊，檢測電源板的CON1端子的MA、MB兩端子的電壓輸出（DC12V），否則電源板損壞。

5、故障問題五斷電后擋板不限位及上電后擋板不停運動：

1）檢測干電池的電壓（不低于DC9V）；

2）檢查線路是否松動或脫焊，檢測電源板的CON1端子的MA、MB兩端子的電壓輸出（DC12V），否則電源板損壞；

3）分別檢測零位、開到位霍爾開關及主板。

6、故障問題六聯機使用時一隔斷圓柱型光電開關就開閘：

1）檢查聯機線是否沒有一一對應相連接；

2）檢查主板的菜單功能設置，P04菜單設置功能選擇（詳細情況請參照菜單調試說明進行，還可撥打400-6298400聯系門道佰分佰工程師進行處理）。

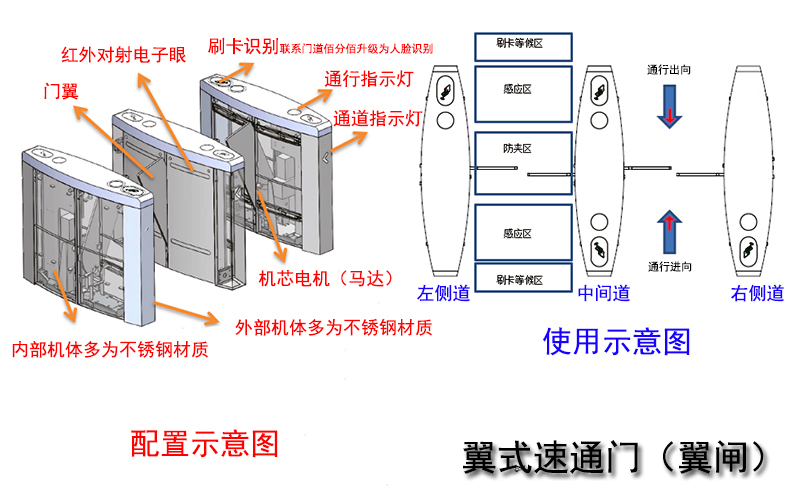

二、翼閘配件介紹：在了解完上面翼閘的常見故障及檢測修理方法，你是否對上述的配件不是很了解呢？下面門道佰分佰為大家介紹一下上述所講到的翼閘配件。

1、霍爾開關：電感應式接近開關，通過感應磁鐵來輸出信號。有2線電源輸入（棕色：+12V、藍色：GND）和1線信號輸出（黑線：+12V），感應到磁場時有信號輸出指示燈變亮。

2、翼閘電機：直流減速電機，正常工作時空載電流為300mA左右，負載電流小于1.2A。

3、翼閘電源板：新式翼閘電源板可實現翼閘的斷電自動打開的功能。

4、圓柱型光電開關：由發射端和接收端組成，發射端有2線電源輸入（棕色：+12V、藍色：GND），供電正常指示燈常亮；接收端有2線電源輸入（棕色：+12V、藍色：GND）和1線信號輸出（黑線：+12V），對通時無信號輸出、隔斷時有信號輸出指示燈變亮。
