自動旋轉門內部機械件電器件眾多,而電機就是為自動旋轉門提供動力的重要配件,也是門道佰分佰在維修旋轉門時發現損壞較多的配件之一,那么你知道自動旋轉門使用的低速交流力矩電機是什么嗎?今天就跟隨自動旋轉門維修廠家門道佰分佰的腳步來了解下吧!

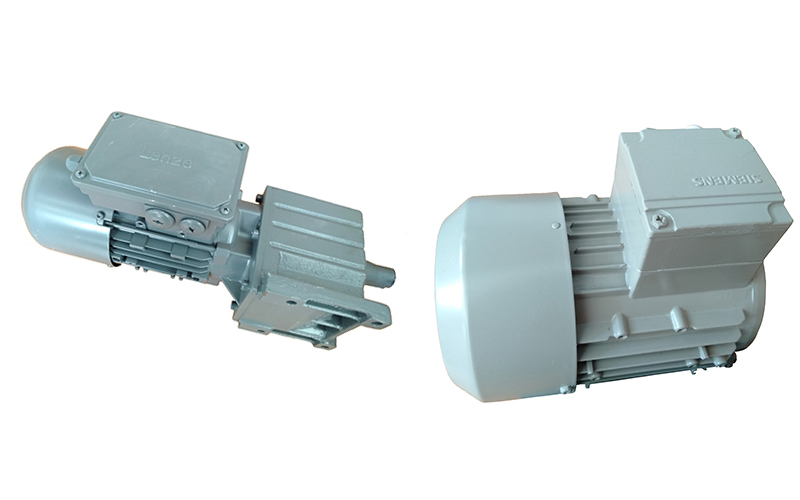

自動旋轉門使用的低速交流力矩電機的基本概念:
自動旋轉門使用的三相交流力矩電機的結構與普通鼠籠型異步電機不同,它采用電阻率較高的黃銅等材料作為轉子導條及端環,因而按一般交流異步電機特性知,其等效的轉子電阻R2增大,故可具有恒轉矩負載特性,同時其額定轉速很低,而啟動轉矩較大。
所以這種大力矩、低轉速、可長時間堵轉的特點常被用來調速及低速拖動。低速交流力矩電機允許長期低速運行甚至堵轉但溫升可控。在設計時考慮長期低速運轉帶來的溫升,一般采用開啟式結構,故外形扁胖。另外,轉子具有軸向通風孔,并外加風扇散熱裝置。早期較成熟的自動旋轉門拖動系統大都采用低速交流力矩電機。其優點如下:
1)低速交流力矩電機的機械特性比較軟,在正常運行時,基本不用考慮負載轉矩的干擾,遇到阻礙時,電機轉矩立刻下降。
2)由于其軟的機械特性,其拖動旋轉門門扇運行時,對于行人的防碰、防夾非常有好處。其一般門扇夾碰行人的力度要小于變顙調速的電機拖動系統。
3)由于其有設計時的電機大堵轉電流點,故在旋轉門門扇被外力阻礙時,電機仍然保持合理的堵轉溫升。
4)對其進行調壓調速方便,因為力矩電機的大輸出轉矩也就是其堵轉轉矩,也可認為是電機的啟動轉矩。故只有適當調整好電機端口電壓,就可得到佳的啟動響應和拖動效果。

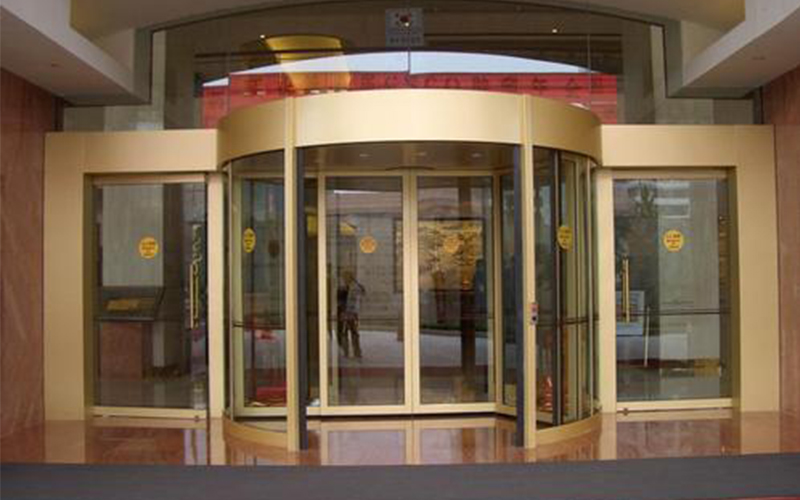

當自動旋轉門的直徑D大于2600mm以上時,一般均要采用電動拖動方式來使自動旋轉門轉動??紤]到電力拖動的一系列自身因素及自動旋轉門的安全因素,一般均采用自動控制方式,即由計算機來作為控制核心,按預先設定的程序和速度自動控制旋轉門的轉動。當然,該控制系統還包含了各種電氣保護及行人安全防護措施。
上述講了自動旋轉門低速交流力矩電機的基本概念,那么你知道配合低速交流力矩電機工作的自動旋轉門配件又那些嗎?下面自動旋轉門維修廠家門道佰分佰就為大家分析一下:
(1)計算機控制核心PLC。它是自動旋轉門控制的大腦,一般由電腦可編程控制器PLC來擔當。其工作按PLC編制好的程序一步一步循環檢測PLC各輸入端口狀態。在各外界輸入信號的激勵下,PLC按程序相應控鑰旋轉門啟動、停止、加速旋轉、恒速旋轉、定位停車甚至保護、急停等工作。
(2)速度調節器BGR。受PI.C控制,根據程序要求進行旋轉速度的調節。如啟動瞬間的大轉矩、柔性定位停車的速度改變等,均是受該調節器控制。因為速度調節器緊臨電機拖動裝置,有時也稱其為功率放大器。組成速度調節器的方式有兩種:一種是模擬式速度調節器,如基于運算放大器的PID調節器,另一種是數字式速度調節器.如數字量控制的變頻器調速器等。
(3)電機拖動單元。它是自動旋轉門拖動動力核心。拖動單元一般包含電機本身及變速總成等設備。
